Зубчатые шестерни «Специальный стандарт»

По результатам оценки продаж в течении последних нескольких лет на национальном и международном рынках полного ассортимента приводной техники, компания обнаружила растущий спрос на запчасти с особыми функциями, такими как: отверстие с допуском H7, UNI фиксация шпоночного типа, резьбовые отверстия для крепления винтами.
В связи с этим компания решила вывести на рынок новый диапазон комплектующих со специальными часто востребованными особенностями.
Дополнительным преимуществом для клиентов являются быстрая поставка и низкие цены на комплектующие такого типа при заказах в малых или больших количествах.

Далее представлен доступный ассортимент звездочек серии «Специальный стандарт», которые изменяются в зависимости от типа цепи и шестерни:

• 3/8”x7/16” (ISO 06B-1)
• 1/2″x5/16” (ISO 08B-1)
• 5/8”x3/8” (ISO 10B-1)
• 3/4″x7/16” (ISO 12B1)
• 1”x17,02 mm (ISO 16B-1)
• 1”1/4×3/4” (ISO 20B-1)

Для каждого шага цепи доступны соответствующие звездочки с различным числом зубьев и диаметром отверстия.
Продукция Sati прошла все испытания стандарта ISO 9001 и соответствует din регламентам, таким как DIN 8187, DIN 8188, ISO/R 606 и ANSI B 29.1.
Материал, используемый для зубчатых колес серии «Специальный стандарт» — сталь марки C45 E соответствующая стандарту UNI EN 10083-1.

Обратите внимание
Зубья звездочек серии «Специальный стандарт» проходят процесс индукционной закалки (45÷55 HRC).

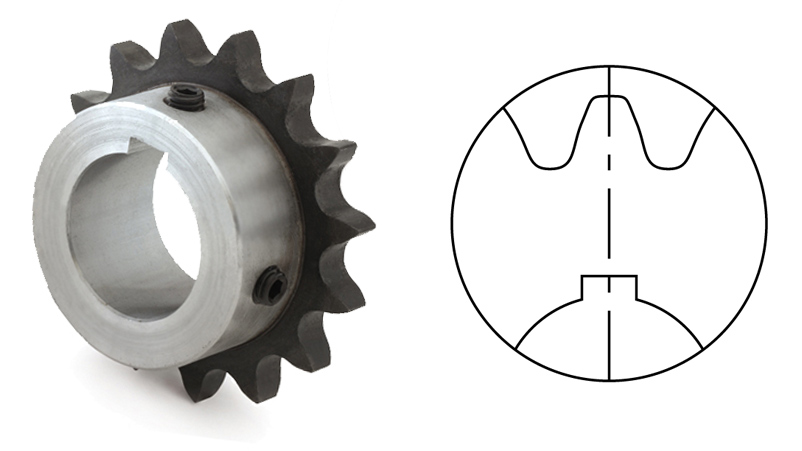

Шпоночный паз для соединения расположен по центральной линии зуба (см рис):

Таблица соответствия размеров b, T, M относительно диаметра D:

D (H7)	b (H9)	T		M
10	3	D + 1,4	(+0,1/0)	M3
11	4	D + 1,8	(+0,1/0)	M3
12	4	D + 1,8	(+0,1/0)	M3
14	5	D + 2,3	(+0,1/0)	M4
15	5	D + 2,3	(+0,1/0)	M4
16	5	D + 2,3	(+0,1/0)	M4
18	6	D + 2,8	(+0,1/0)	M5
19	6	D + 2,8	(+0,1/0)	M5
20	6	D + 2,8	(+0,1/0)	M5
22	6	D + 2,8	(+0,1/0)	M5
24	8	D + 3,3	(+0,2/0)	M6
25	8	D + 3,3	(+0,2/0)	M6
28	8	D + 3,3	(+0,2/0)	M6
30	8	D + 3,3	(+0,2/0)	M6
32	10	D + 3,3	(+0,2/0)	M8
35	10	D + 3,3	(+0,2/0)	M8
38	10	D + 3,3	(+0,2/0)	M8
40	12	D + 3,3	(+0,2/0)	M10
42	12	D + 3,3	(+0,2/0)	M10
45	14	D + 3,8	(+0,2/0)	M12
48	14	D + 3,8	(+0,2/0)	M12
50	14	D + 3,8	(+0,2/0)	M12
60	18	D + 4,4	(+0,2/0)	M12
65	18	D + 4,4	(+0,2/0)	M12
70	20	D + 4,9	(+0,2/0)	M12



Зубчатая звездочка 3/8” x 7/32”

Материал C45 E
UNI EN 10083-1
Значения размеров b, T, M смотрите в соответствующей таблице.

Тип (*) 06B-1 9,525 x 5,72 mm DIN 8187 ISO/R606

Цепь ISO мм шаг 9,525 внутренняя ширина 5,720 диаметр ролика ø 6,350

Звездочка ISO мм радиус зуба r 10 ширина радиуса C 1,0 ширина зуба h1 5,3

Cod. Z D H d 05SA010 10 10 22 24* 05SA110 11 05SA210 12 26* 05SA410 14 29* 05SA011 11 10 25 24 05SA211 12 26* 05SA411 14 29* 05SA511 15 30* 05SA611 16 31* 05SA012 12 10 25 25 05SA212 12 26 05SA412 14 29* 05SA512 15 30* 05SA612 16 31* 05SA013 13 10 25 28 05SA213 12 05SA413 14 29 05SA513 15 30 05SA613 16 31* 05SA813 18 35* 05SA214 14 12 25 31 05SA414 14 05SA514 15 05SA614 16 05SA814 18 35* 05SA914 19 05SA215 15 12 25 34 05SA415 14 05SA515 15 05SA615 16 05SA815 18 05SA915 19 35 05SB015 20 36 05SB215 22 38* 05SB415 24 42* 05SB515 25 05SA216 16 12 28 37 05SA416 14 05SA516 15 05SA616 16 05SA816 18 05SA916 19 05SB016 20 05SB216 22

Cod. Z D H d 05SB416 16 24 28 42* 05SB516 25 05SA217 17 12 28 40 05SA417 14 05SA517 15 05SA617 16 05SA817 18 05SA917 19 05SB017 20 05SB217 22 05SB417 24 05SB517 25 42 05SA218 18 12 28 43 05SA418 14 05SA518 15 05SA618 16 05SA818 18 05SA918 19 05SB018 20 05SB218 22 05SB418 24 05SB518 25 05SA219 19 12 28 45 05SA419 14 05SA519 15 05SA619 16 05SA819 18 05SA919 19 05SB019 20 05SB219 22 05SB419 24 05SB519 25 05SA220 20 12 28 46 05SA420 14 05SA520 15 05SA620 16 05SA820 18 05SA920 19 05SB020 20 05SB220 22 05SB420 24 05SB520 25 05SA521 21 15 28 48 05SA621 16

Cod. Z D H d 05SA821 21 18 28 48 05SA921 19 05SB021 20 05SB221 22 05SB421 24 05SB521 25 05SA522 22 15 28 50 05SA622 16 05SA822 18 05SA922 19 05SB022 20 05SB222 22 05SB422 24 05SB522 25 05SA523 23 15 28 52 05SA623 16 05SA823 18 05SA923 19 05SB023 20 05SB223 22 05SB423 24 05SB523 25 05SA523 15 05SA624 24 16 28 54 05SA824 18 05SA924 19 05SB024 20 05SB224 22 05SB424 24 05SB524 25 05SA625 25 16 28 57 05SA825 18 05SA925 19 05SB025 20 05SB225 22 05SB425 24 05SB525 25 05SB030 30 20 30 60 05SB230 22 05SB430 24 05SB530 25 05SB830 28 05SC030 30

Зубчатая звездочка 1/2” x 5/16”

Материал C45 E
UNI EN 10083-1
Значения размеров b, T, M смотрите в соответствующей таблице.

Тип (*) 08B-1 12,7 x 7,75 mm DIN 8187 ISO/R606

Цепь ISO мм шаг 12,7 внутренняя ширина 7,8 диаметр ролика ø 8,5

Звездочка ISO мм радиус зуба r 13 ширина радиуса C 1,3 ширина зуба h1 7,2

Cod. Z D H d 09SA210 10 12 25 26 09SA410 14 29* 09SA510 15 30* 09SA610 16 31* 09SA211 11 12 25 29 09SA411 14 09SA511 15 30 09SA611 16 31 09SA811 18 34* 09SA911 19 35* 09SA212 12 12 28 33 09SA412 14 09SA512 15 09SA612 16 09SA812 18 09SA912 19 35 09SB012 20 36 09SB212 22 38* 09SB412 24 41* 09SB512 25 42* 09SA213 13 12 28 37 09SA413 14 09SA513 15 09SA613 16 09SA813 18 09SA913 19 09SB013 20 09SB213 22 09SB413 24 42* 09SB513 25 09SB813 28 45* 09SA214 14 12   41 09SA414 14 09SA514 15 09SA614 16 09SA814 18 09SA914 19 09SB014 20 09SB214 22 09SB414 24 09SB514 25 09SB814 28 45* 09SA215 15 12 28 45 09SA415 14

Cod. Z D H d 09SA515 15 15 28 45 09SA615 16 09SA815 18 09SA915 19 09SB015 20 09SB215 22 09SB415 24 09SB515 25 09SB815 28 09SC015 30 47 09SC215 32 49* 09SA516 16 15 28 50 09SA616 16 09SA816 18 09SA916 19 09SB016 20 09SB216 22 09SB416 24 09SB516 25 09SB816 28 09SC016 30 09SC216 32 53* 09SA517 17 15 28 52 09SA617 16 09SA817 18 09SA917 19 09SB017 20 09SB217 22 09SB417 24 09SB517 25 09SB817 28 09SC017 30 09SC217 32 09SA618 18 16 28 56 09SA818 18 09SA918 19 09SB018 20 09SB218 22 09SB418 24 09SB518 25 09SB818 28 09SC018 30 09SC218 32 09SC518 35

Cod. Z D H d 09SC818 18 38 28 56 09SA619 19 16 28 60 09SA819 18 09SA919 19 09SB019 20 09SB219 22 09SB419 24 09SB519 25 09SB819 28 09SC019 30 09SC219 32 09SC519 35 09SC819 38 09SA620 20 16 28 64 09SA820 18 09SA920 19 09SB020 20 09SB220 22 09SB420 24 09SB520 25 09SB820 28 09SC020 30 09SC220 32 09SC520 35 09SC820 38 09SA621 21 16 28 68 09SA821 18 09SA921 19 09SB021 20 09SB221 22 09SB421 24 09SB521 25 09SB821 28 09SC021 30 09SC221 32 09SC521 35 09SC821 38 09SA622 22 16 28 70 09SA822 18 09SA922 19 09SB022 20 09SB222 22 09SB422 24 09SB522 25

Cod. Z D H d 09SB822 22 28 28 70 09SC022 30 09SC222 32 09SC522 35 09SC822 38 09SA923 23 19 28 70 09SB023 20 09SB223 22 09SB423 24 09SB523 25 09SB823 28 09SC023 30 09SC223 32 09SC523 35 09SC823 38 09SA924 24 19 28 70 09SB024 20 09SB224 22 09SB424 24 09SB524 25 09SB824 28 09SC024 30 09SC224 32 09SC524 35 09SC824 38 09SA925 25 19 28 70 09SB025 20 09SB225 22 09SB425 24 09SB525 25 09SB825 28 09SC025 30 09SC225 32 09SC525 35 09SC825 38 09SB530 30 25 30 80 09SB830 28 09SC030 30 09SC230 32 09SC530 35 09SC830 38

Зубчатая звездочка 5/8” x 3/8”

Материал C45 E
UNI EN 10083-1
Значения размеров b, T, M смотрите в соответствующей таблице.

Тип (*) 10B-1 15,875 x 9,65 mm DIN 8187 ISO/R606

Цепь ISO мм шаг 15,875 внутренняя ширина 9,700 диаметр ролика ø 10,000

Звездочка ISO мм радиус зуба r 16,0 ширина радиуса C 1,6 ширина зуба h1 9,1

Cod. Z D H d 10SA510 10 15 25 35 10SA610 16 10SA910 19 10SB010 20 10SB410 24 42* 10SA511 11 15 30 37 10SA611 16 10SA811 18 10SA911 19 10SB011 20 10SB411 24 42* 10SB511 25 10SB811 28 45* 10SC011 30 45* 10SA512 12 15 30 42 10SA612 16 10SA812 18 10SA912 19 10SB012 20 10SB212 22 10SB412 24 10SB512 25 44 10SB812 28 47* 10SC012 30 49* 10SC212 32 51* 10SA513 13 15 30 47 10SA613 16 10SA813 18 10SA913 19 10SB013 20 10SB213 22 10SB413 24 10SB513 25 10SB813 28 10SC013 30 49 10SC213 32 51 10SA514 14 15 30 52 10SA614 16 10SA814 18 10SA914 19 10SB014 20 10SB214 22 10SB414 24 10SB514 25

Cod. Z D H d 10SB814 14 28 30 52 10SC014 30 10SC214 32 10SA915 15 19 30 57 10SB015 20 10SB215 22 10SB415 24 10SB515 25 10SB815 28 10SC015 30 10SC215 32 10SC515 35 10SA916 16 19 30 60 10SB016 20 10SB216 22 10SB416 24 10SB516 25 10SB816 28 10SC016 30 10SC216 32 10SC516 35 10SC816 38 10SA917 17 19 30 60 10SB017 20 10SB217 22 10SB417 24 10SB517 25 10SB817 28 10SC017 30 10SC217 32 10SC517 35 10SB817 38 10SA918 18 19 30 70 10SB018 20 10SB218 22 10SB418 24 10SB518 25 10SB818 28 10SC018 30 10SC218 32 10SC518 35 10SC818 38 10SD018 40 10SD218 42 70

Cod. Z D H d 10SA919 19 19 30 70 10SB019 19 20 30 70 10SB219 22 10SB419 24 10SB519 25 10SB819 28 10SC019 30 10SC219 32 10SC519 35 10SC819 38 10SD019 40 10SD219 42 10SA920 20 19 30 75 10SB020 20 10SB220 22 10SB420 24 10SB520 25 10SB820 28 10SC020 30 10SC220 32 10SC520 35 10SC820 38 10SD020 40 10SD220 42 10SA921 21 19 30 75 10SB021 20 10SB221 22 10SB421 24 10SB521 25 10SB821 28 10SC021 30 10SC221 32 10SC521 35 10SC821 38 10SD021 40 10SD221 42 10SA922 22 19 30 80 10SB022 20 10SB222 22 10SB422 24 10SB522 25 10SB822 28 10SC022 30 10SC222 32

Cod. Z D H d 10SC522 22 35 30 80 10SC822 38 10SD022 40 10SD222 42 10SA923 23 19 30 80 10SB023 20 10SB223 22 10SB423 24 10SB523 25 10SB823 28 10SC023 30 10SC223 32 10SC523 35 10SC823 38 10SD023 40 10SD223 42 10SA924 24 19 30 80 10SB024 20 10SB224 22 10SB424 24 10SB524 25 10SB824 28 10SC024 30 10SC224 32 10SC524 35 10SC824 38 10SD024 40 10SD224 42 10SA925 19 10SB025 25 20 30 80 10SB225 22 10SB425 24 10SB525 25 10SB825 28 10SC025 30 10SC225 32 10SC525 35 10SC825 38 10SD025 40 10SD225 42

Зубчатая звездочка 3/4” x 7/16”

Материал C45 E
UNI EN 10083-1
Значения размеров b, T, M смотрите в соответствующей таблице.

Тип (*) 12B-1 19,05 x 11,68 mm DIN 8187 ISO/R606

Цепь ISO мм шаг 19,05 внутренняя ширина 11,68 диаметр ролика ø 12,07

Звездочка ISO мм радиус зуба r 19,0 ширина радиуса C 2,0 ширина зуба h1 11,1

Cod. Z D H d 11SA910 10 19 30 42 11SB010 20 11SB410 24 11SB510 25 11SB810 28 45 11SC010 30 47* 11SC210 32 49* 11SA911 11 19 35 46 11SB011 20 11SB411 24 11SB511 25 11SB811 28 49 11SC011 30 51 11SC211 32 53* 11SA912 12 19 35 52 11SB012 20 11SB212 22 11SB412 24 11SB512 25 11SB812 28 11SC012 30 11SC212 32 53 11SC512 35 56 11SA913 13 19 35 58 11SB013 20 11SB213 22 11SB413 24 11SB513 25 11SB813 28 11SC013 30 11SC213 32 11SC513 35 11SC813 38 11SA914 14 19 35 64 11SB014 20 11SB214 22 11SB414 24 11SB514 25 11SB814 28 11SC014 30 11SC214 32 11SC514 35 11SC814 38 11SD014 40 67

Cod. Z D H d 11SA915 15 19 35 70 11SB015 20 11SB215 22 11SB415 24 11SB515 25 11SB815 28 11SC015 30 11SC215 32 11SC515 35 11SC815 38 11SD015 40 11SA916 16 19 35 75 11SB016 20 11SB216 22 11SB416 24 11SB516 25 11SB816 28 11SC016 30 11SC216 32 11SC516 35 11SC816 38 11SD016 40 11SB517 17 25 35 80 11SB817 28 11SC017 30 11SC217 32 11SC517 35 11SC817 38 11SD017 40 11SD217 42 11SB518 18 25 35 80 11SB818 28 11SC018 30 11SC218 32 11SC518 35 11SC818 38 11SD018 40 11SD218 42 11SB519 19 25 35 80 11SB819 28 11SC019 30 11SC219 32 11SC519 35 11SC819 38

Cod. Z D H d 11SD019 19 40 35 80 11SD219 42 11SD519 45 11SD819 48 11SE019 50 11SB520 20 25 35 80 11SB820 28 11SC020 30 11SC220 32 11SC520 35 11SC820 38 11SD020 40 11SD220 42 11SD520 45 11SD820 48 11SE020 50 11SB521 21 25 40 90 11SB821 28 11SC021 30 11SC221 32 11SC521 35 11SC821 38 11SD021 40 11SD221 42 11SD521 45 11SD821 48 11SE021 50 11SB522 22 25 40 90 11SB822 28 11SC022 30 11SC222 32 11SC522 35 11SC822 38 11SD022 40 11SD222 42 11SD522 45 11SD822 48 11SE022 50 11SB523 23 25 40 90 11SB823 28 11SC023 30 11SC223 32 11SC523 35 11SC823 38

Cod. Z D H d 11SD023 23 40 40 90 11SD223 42 11SD523 45 11SD823 48 11SE023 50 11SB524 24 25 40 90 11SB824 28 11SC024 30 11SC224 32 11SC524 35 11SC824 38 11SD024 40 11SD224 42 11SD524 45 11SD824 48 11SE024 50 11SB525 25 25 40 90 11SB825 28 11SC025 30 11SC225 32 11SC525 35 11SC825 38 11SD025 40 11SD225 42 11SD525 45 11SD825 48 11SE025 50

Зубчатая звездочка 1” x 17,02 mm

Материал C45 E
UNI EN 10083-1
Значения размеров b, T, M смотрите в соответствующей таблице.

Тип (*) 16B-1 25,4 x 17,02 mm DIN 8187 ISO/R606

Цепь ISO мм шаг 25,40 внутренняя ширина 17,02 диаметр ролика ø 15,88

Звездочка ISO мм радиус зуба r 26,0 ширина радиуса C 2,5 ширина зуба h1 16,2

Код Z D H d 12SB511 11 25 40 61 12SB811 28 12SC011 30 12SC211 32 12SC511 35 12SC811 38 65 12SD011 40 67 12SD211 42 69* 12SB512 12 25 40 69 12SB812 28 12SC012 30 12SC212 32 12SC512 35 12SC812 38 12SD012 40 12SD212 42 12SB513 13 25 40 78 12SB813 28 12SC013 30 12SC213 32 12SC513 35 12SC813 38 12SD013 40 12SD213 42 12SD513 45 12SD813 48 12SE013 50 82 12SB514 14 25 40 84 12SB814 28 12SC014 30 12SC214 32 12SC514 35 12SC814 38 12SD014 40 12SD214 42 12SD514 45 12SD814 48 12SE014 50 12SB515 15 25 40 92 12SB815 28 12SC015 30 12SC215 32 12SC515 35 12SC815 38

Код Z D H d 12SD015 15 40 40 92 12SD215 42 12SD515 45 12SD815 48 12SE015 50 12SB516 16 25 45 100 12SB816 28 12SC016 30 12SC216 32 12SC516 35 12SC816 38 12SD016 40 12SD216 42 12SD516 45 12SD816 48 12SE016 50 12SB517 17 25 45 100 12SB817 28 12SC017 30 12SC217 32 12SC517 35 12SC817 38 12SD017 40 12SD217 42 12SD517 45 12SD817 48 12SE017 50 12SB518 18 25 45 100 12SB818 28 12SC018 30 12SC218 32 12SC518 35 12SC818 38 12SD018 40 12SD218 42 12SD518 45 12SD818 48 12SE018 50 12SB519 19 25 45 100 12SB819 28 12SC019 30 12SC219 32 12SC519 35 12SC819 38

Код Z D H d 12SD019 19 40 45 100 12SD219 42 12SD519 45 12SD819 48 12SE019 50 12SB520 20 25 45 100 12SB820 28 12SC020 30 12SC220 32 12SC520 35 12SC820 38 12SD020 40 12SD220 42 12SD520 45 12SD820 48 12SE020 50 12SB521 21 25 50 110 12SB821 28 12SC021 30 12SC221 32 12SC521 35 12SC821 38 12SD021 40 12SD221 42 12SD521 45 12SD821 48 12SE021 50 12SB522 22 25 50 110 12SB822 28 12SC022 30 12SC222 32 12SC522 35 12SC822 38 12SD022 40 12SD222 42 12SD522 45 12SD822 48 12SE022 50 12SB523 23 25 50 110 12SB823 28 12SC023 30 12SC223 32 12SC523 35 12SC823 38

Код Z D H d 12SD023 23 40 50 110 12SD223 42 12SD523 45 12SD823 48 12SE023 50 12SB524 24 25 50 110 12SB824 28 12SC024 30 12SC224 32 12SC524 35 12SC824 38 12SD024 40 12SD224 42 12SD524 45 12SD824 48 12SE024 50 12SB525 25 25 50 110 12SB825 28 12SC025 30 12SC225 32 12SC525 35 12SC825 38 12SD025 40 12SD225 42 12SD525 45 12SD825 48 12SE025 50

Зубчатая звездочка 1” 1/4 x 3/4”

Материал C45 E
UNI EN 10083-1
Значения размеров b, T, M смотрите в соответствующей таблице.

Тип (*) 20B-1 31,75 x 19,56 mm DIN 8187 ISO/R606

Цепь ISO мм шаг 31,75 внутренняя ширина 19,56 диаметр ролика ø 19,05

Звездочка ISO мм радиус зуба r 32,0 ширина радиуса C 3,5 ширина зуба h1 18,5

Код Z D H d 13SB509 9 25 40 63 13SC009 30 13SC209 32 13SC509 35 13SC809 38 13SB510 10 25 40 70 13SC010 30 13SC210 32 13SC510 35 13SC810 38 13SB511 11 25 45 77 13SB811 28 13SC011 30 13SC211 32 13SC511 35 13SC811 38 13SD011 40 13SD211 42 13SD511 45 13SE011 50 82 13SF011 60 93 13SB512 12 25 45 88 13SB812 28 13SC012 30 13SC212 32 13SC512 35 13SC812 38 13SD012 40 13SD212 42 13SD512 45 13SD812 48 13SE012 50 13SF012 60 93 13SB513 13 25 45 98 13SB813 28 13SC013 30

Код Z D H d 13SC213 13 32 45 98 13SC513 35 13SC813 38 13SD013 40 13SD213 42 13SD513 45 13SD813 48 13SE013 50 13SF013 60 13SC214 14 32 45 108 13SC514 35 13SC814 38 13SD014 40 13SD214 42 13SD514 45 13SC814 48 13SE014 50 13SF014 60 13SC215 15 32 45 118 13SC515 35 13SC815 38 13SD015 40 13SD215 42 13SD515 45 13SD815 48 13SE015 50 13SF015 60 13SC816 16 38 50 120 13SD016 40 13SD216 42 13SD516 45 13SD816 48 13SE016 50 13SF016 60 13SF516 65 13SG016 70

Код Z D H d 13SC817 17 38 50 120 13SD017 40 13SD217 42 13SD517 45 13SD817 48 13SE017 50 13SF017 60 13SF517 65 13SG017 70 13SC818 18 38 50 120 13SD018 40 13SD218 42 13SD518 45 13SD818 48 13SE018 50 13SF018 60 13SF518 65 13SG018 70 13SC819 19 38 50 120 13SD019 40 13SD219 42 13SD519 45 13SD819 48 13SE019 50 13SF019 60 13SF519 65 13SG019 70 13SC820 20 38 50 120 13SD020 40 13SD220 42 13SD520 45 13SD820 48 13SE020 50 13SF020 60 13SF520 65 13SG020 70

Мы предлагаем вам широкий выбор различных звездочек. Что бы заказать звездочки, и другие запасные части, обращайтесь к нашим специалистам за консультацией по телефонам: +7(812)702-70-91, +7(812)702-70-92

Либо оставьте свои координаты в форме запросов на нашем главном сайте. С вами свяжеся наши специалисты.

Так же мы предлагаем ознакомиться с разными документами в формате *.pdf на тему звездочек:
